      <h1 align="left"><u><i>DA-401</i></u></h2><br>

　　</font>

   </head>

<body>

<img src="./cdp/da401c/010_da401_main.jpg" hspace="50"  width="900" height="400"  alt="DA-401"><br><br>


<font color="black" size="3">

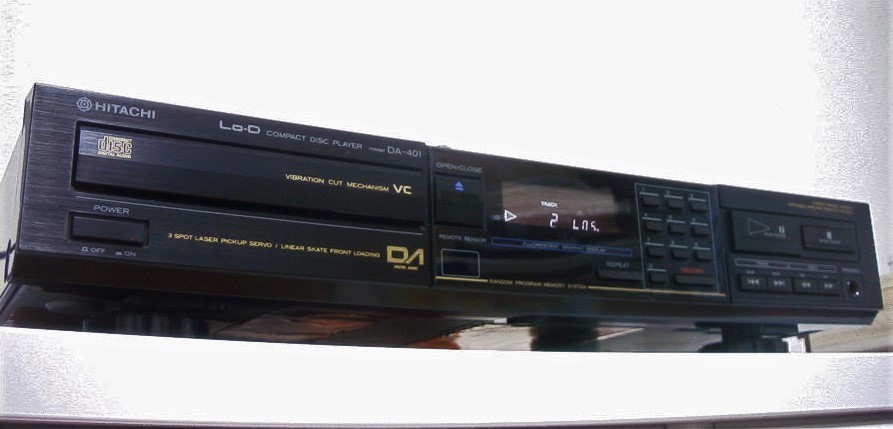

　1986年製造。定価は 59,800 円。わたし自身が所有している Lo-D の CD プレーヤーの中で、

一番最初に購入したのがこの DA-401 です。初めて Lo-D の CD プレーヤーを目にしたのが

この機種で、わたしの購入価格帯としては当時高めの 19,800 円で入手、その後調子が悪くなりましたが、

メカ一式を交換してからは、現在まで快調に動いてくれています。とにかく、Lo-D の CD プレーヤーだ！と

思って何がなんでも欲しいと思って入手したものです。ネット時代の今では、このプレーヤー以外

にもたくさん Lo-D の CD プレーヤーがあることは簡単に分かりますが、1990年代中盤では、

リアルな情報がほとんど無く、ましてや実物を見る機会など皆無に等しかったので、

高いながらも購入に踏み切りました。<br><br>


　洗練された寸法で、3.8kg と軽量ながら、持つとフシギにずっしりと重く感じます。

幅 430mm のフルサイズながら、この薄さがそのように感じさせるのだと思います。VC メカを搭載し始めた

初期の機種で、造りも真面目です。<br><br>


　ところで、これまで DA-401 の中身を紹介してる web が無かったのでこの

ページを作成していたのですが、作成している途中で、"B級オーディオファン"の

方に記事が追加されていることに気づきました。なので、技術的な詳しい話はそちらをご覧頂いた方が

参考になると思います。<br>

<font color="5500ff"><basefont size="4"><a href="https://audiof.zouri.jp/da-401.html" target="blank">B級オーディオファン Lo-D DA-401</a></font>

<br><br><br>


<img src="./cdp/da401c/012_da401_left.jpg" hspace="70" width="800" height="500" alt="DA-401"><br><br>


　この頃はレタリングの色を使い分けている時代です。技術的な所は金色で示しており、

普及機ながらもちょっとだけ高級感が出ていると思います。この機種も前期モデル、後期モデル

みたいなものがあるらしく、"B 級オーディオファン"の写真と比べると、フラップパネル部の

レタリングが違うことが分かります。<br><br>


<img src="./cdp/da401c/013_da401_panel.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

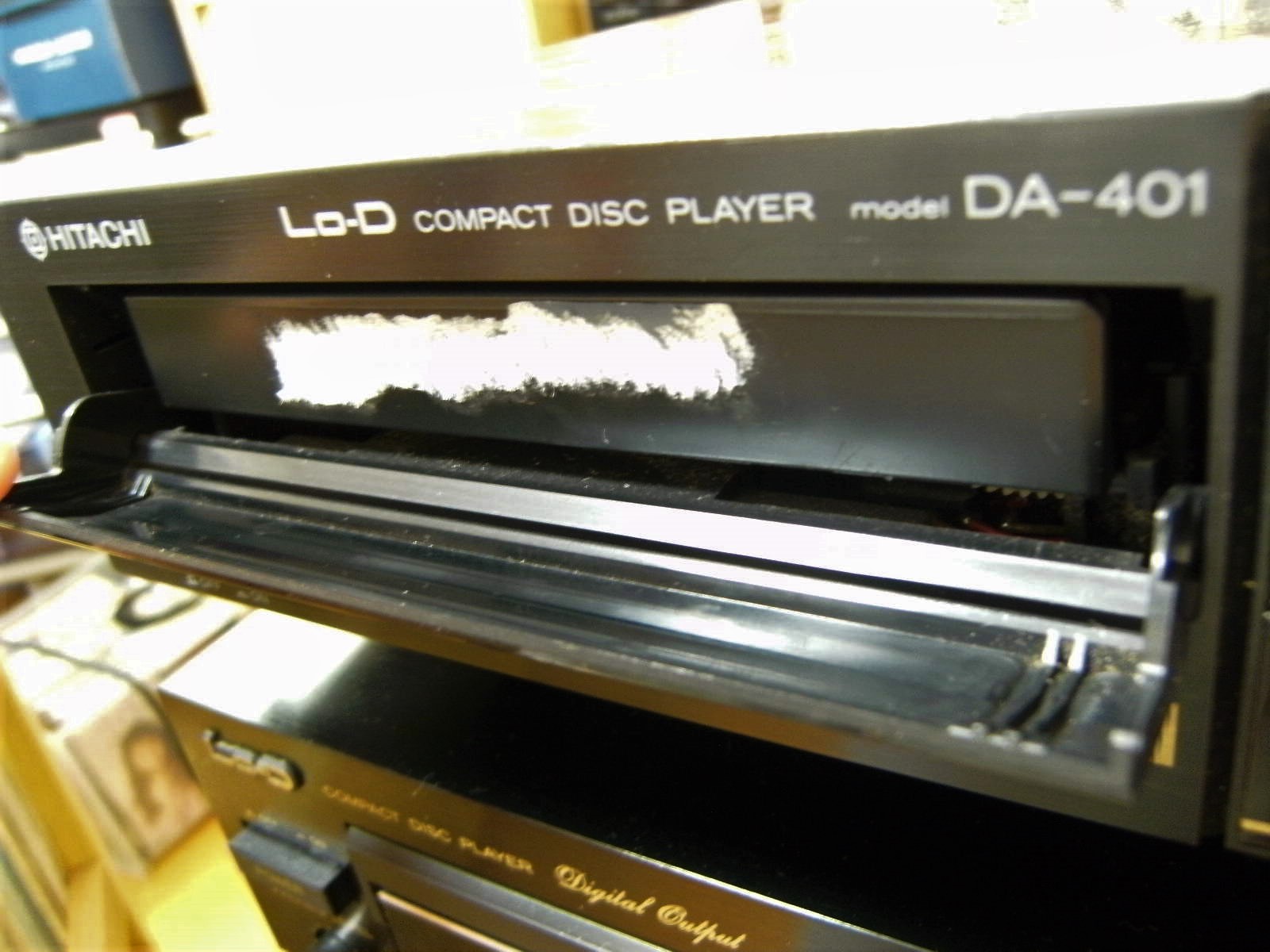

　フラップパネルを前に倒すとトレイが見えます。トレイを直接全面に出さないことで、

防振性を高めることが考えられています。実際のところ、密閉されているわけではないので、

あまり効果はなさそうな気がしますが・・・。<br><br>


<img src="./cdp/da401c/014_da401_tray.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

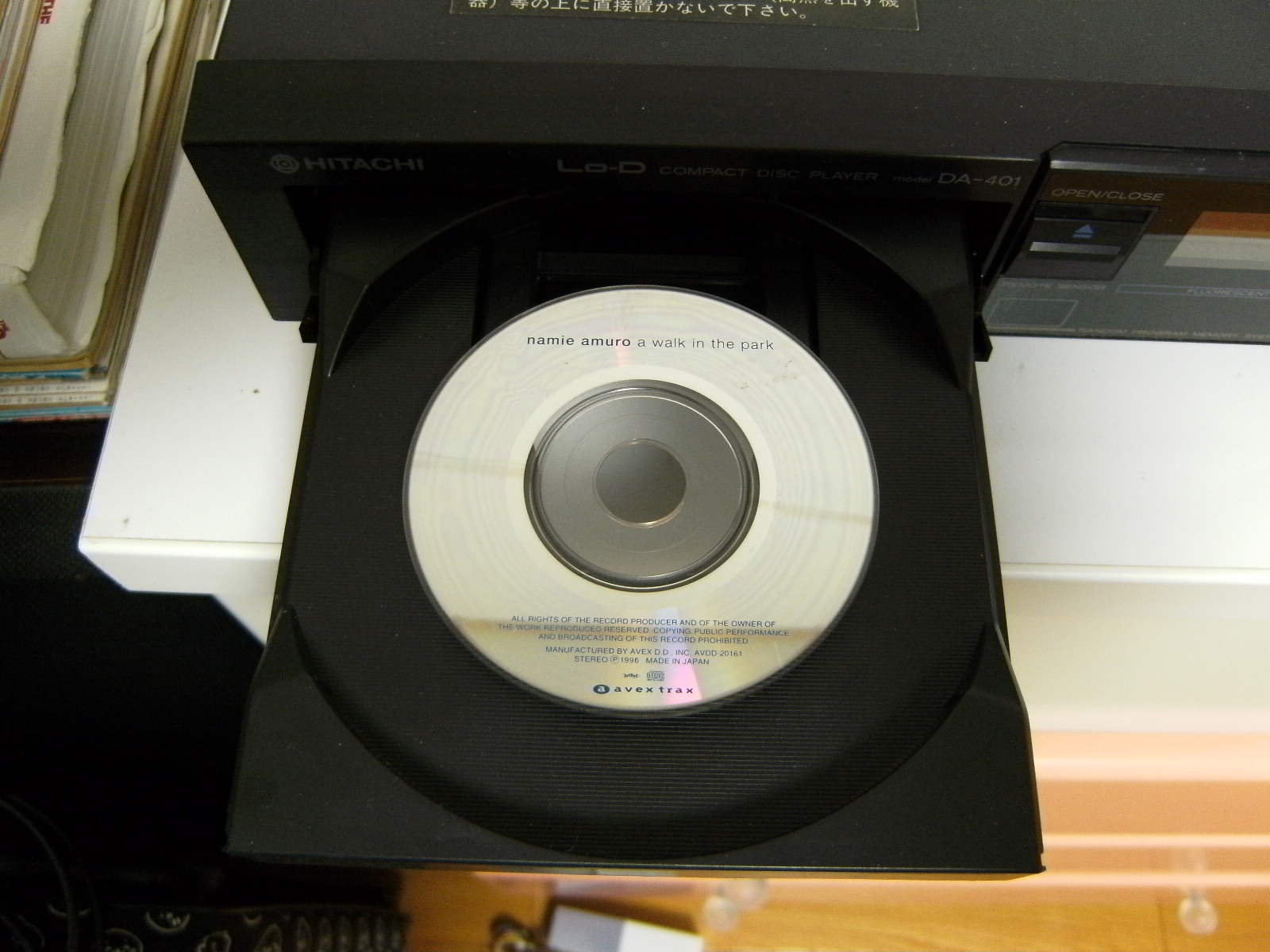

　8cm シングルには対応していませんが、トレイのせり出しの円形に沿って

写真のように CD を乗せれば、アダプター無しで再生できます。<br><br>


<img src="./cdp/da401c/015_da401_center.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

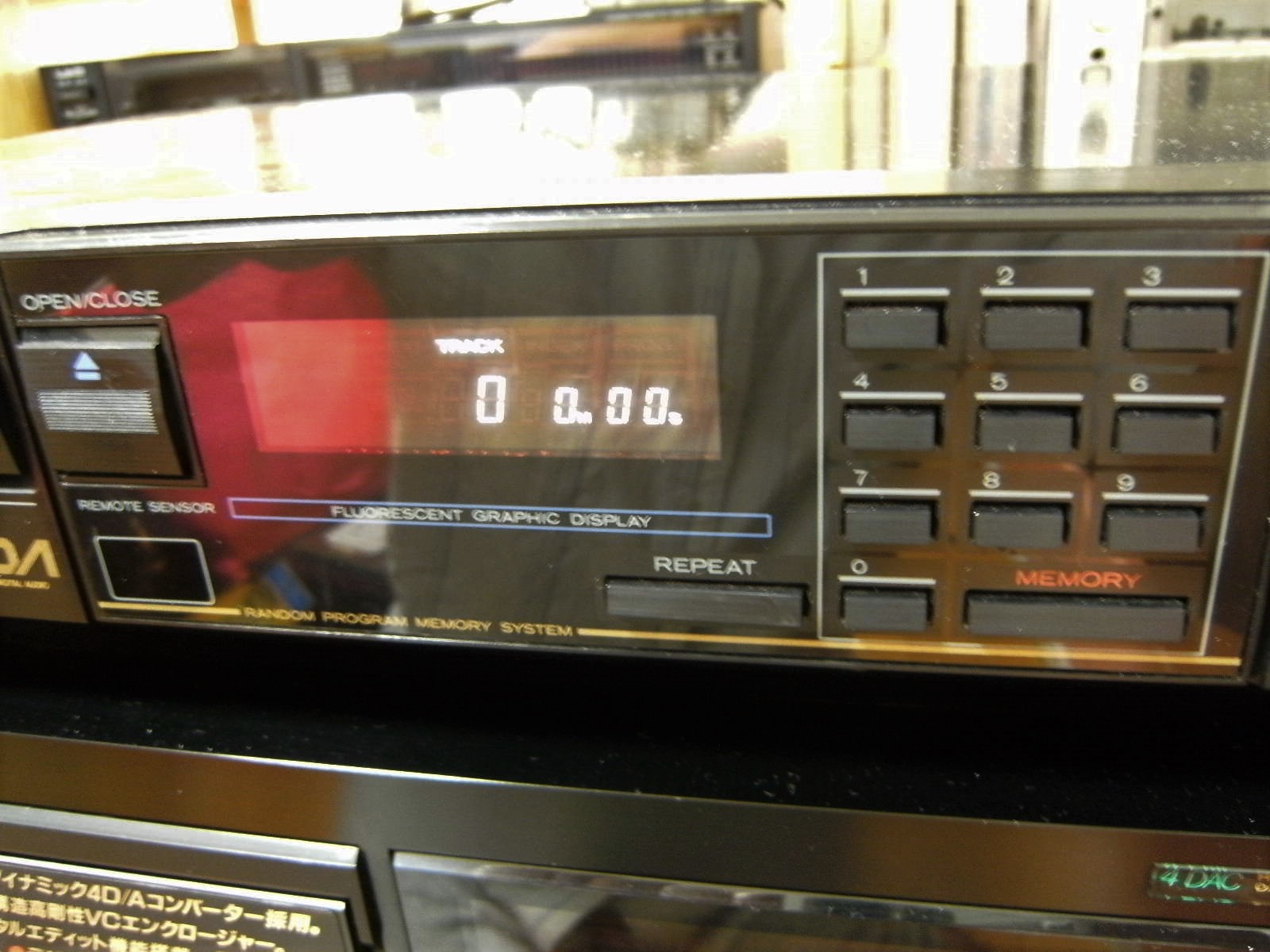

　表示部は必要最小限です。10 キーは押し易く配置されています。<br><br>


<img src="./cdp/da401c/016_da401_right.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

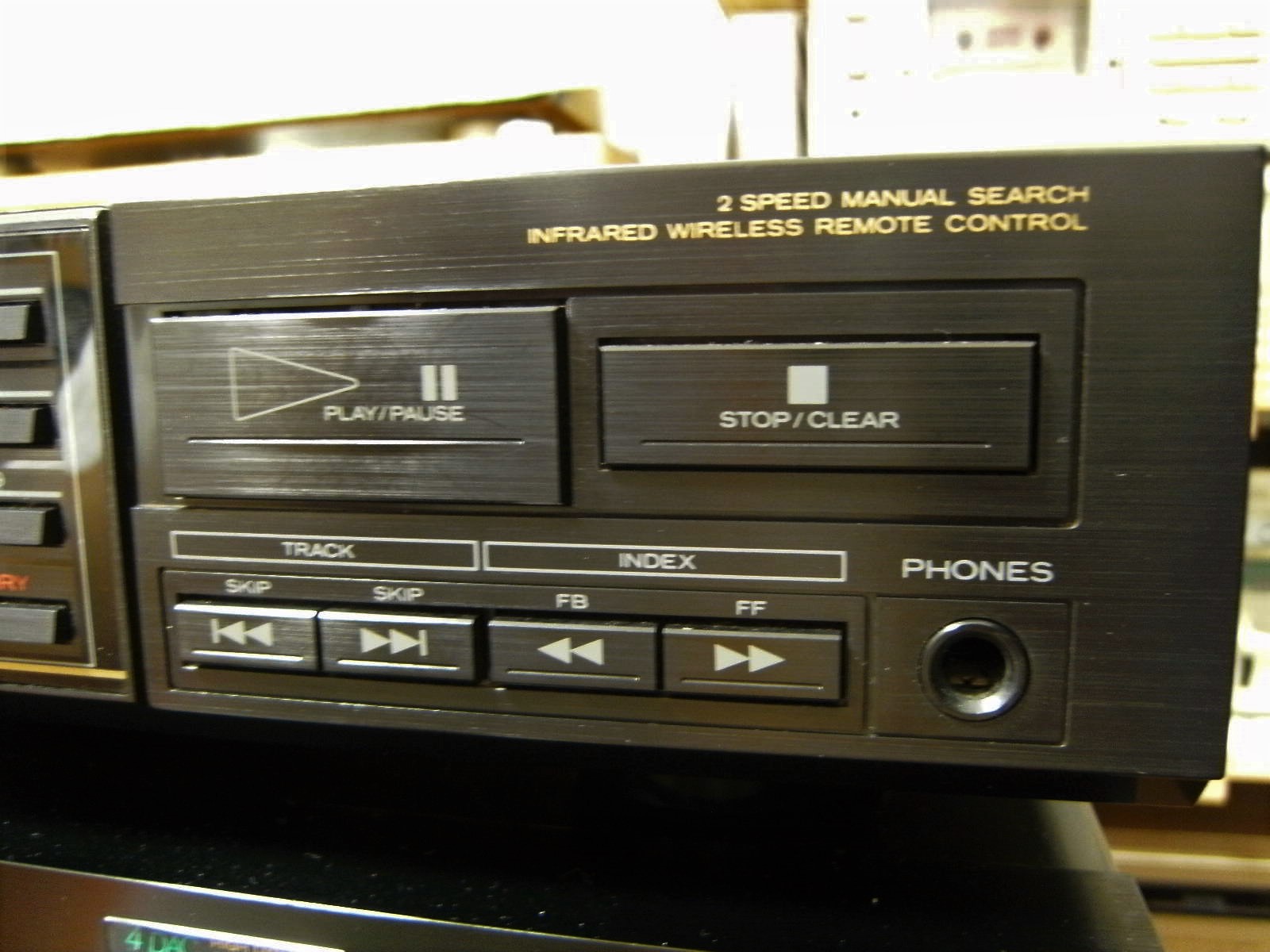

　基本操作ボタンを大きく、その他はスキップとサーチでボタンを分けて配置されています。

ヘッドホン出力はボリュームがないので、ボリューム付きを選ばないと爆音です。<br><br>


<img src="./cdp/da401c/020_da401_open.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

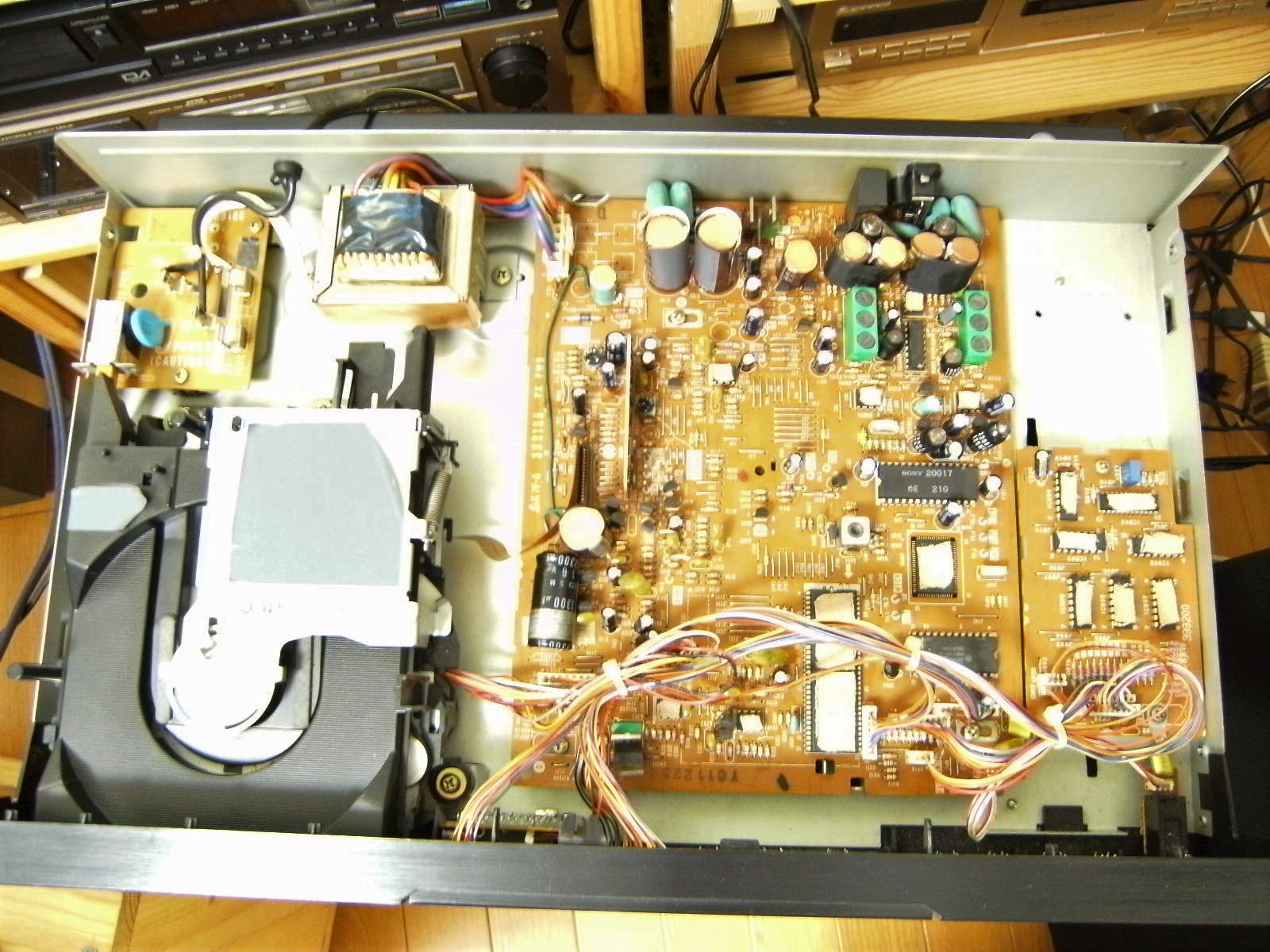

　天板を開けた状態です。とてもすっきりしている印象です。<br><br>


<img src="./cdp/da401c/022_da401_enc.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

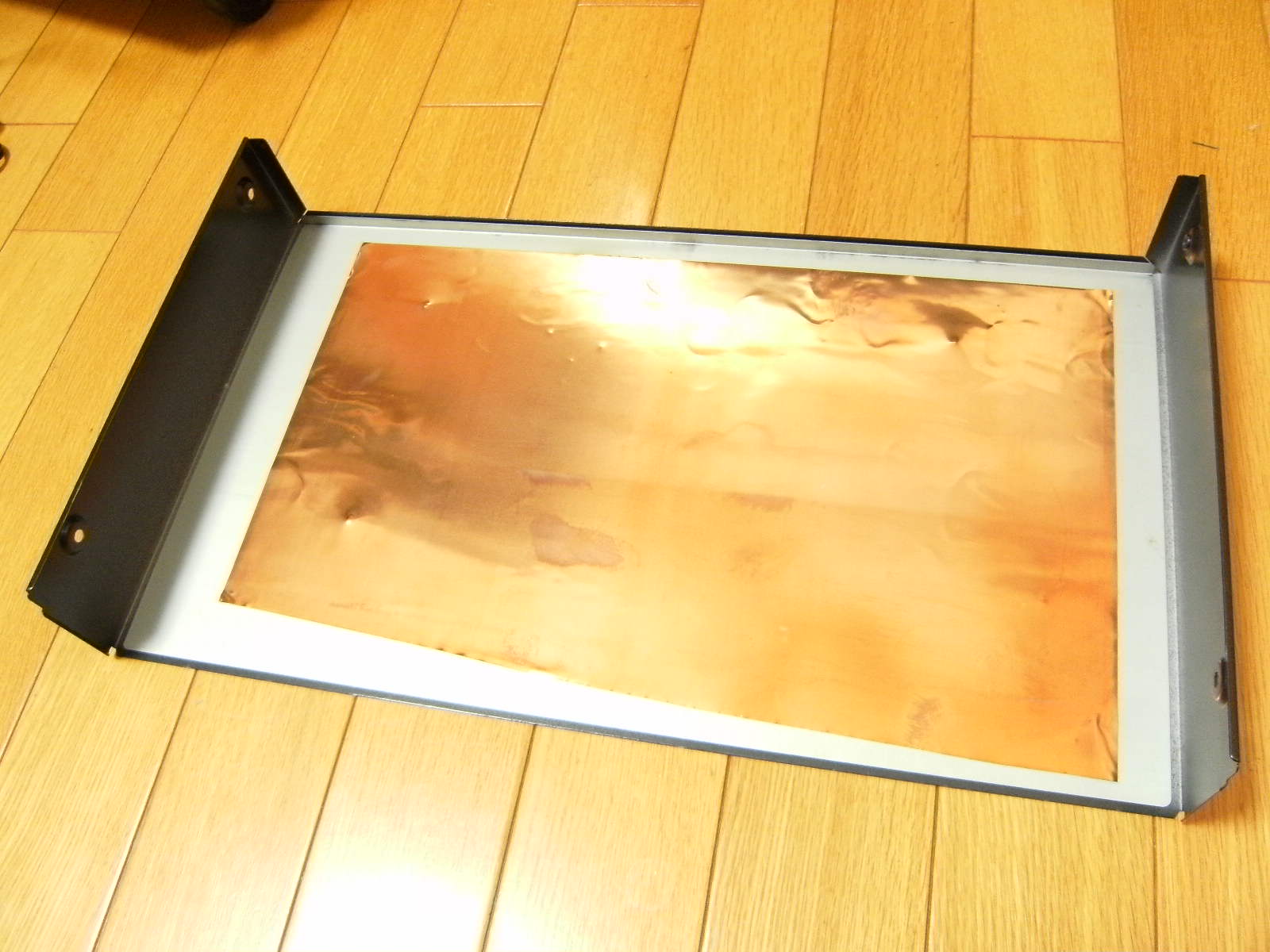

　天板をひっくり返すと、二重構造になっているのが分かります。これが"高剛性 VC エンクロージャー"で、

粘弾性材と 2 枚の鋼板のサンドイッチ構造とすることで振動減衰特性を上げると共に、ボディ全体の剛性を

アップさせています。銅シートはわたしが後から貼ったものなので関係ありません。<br><br>


　天板は強靭ですがシャーシは普通なので、シャーシ単体では強度がありません。

Lo-D はカセットデッキもそうですが、単体では貧弱でも組み合わせでガッチリ

させる構造にするというのが基本的な考えだったのかもしれません。<br><br>


<img src="./cdp/da401c/030_da401_trans.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

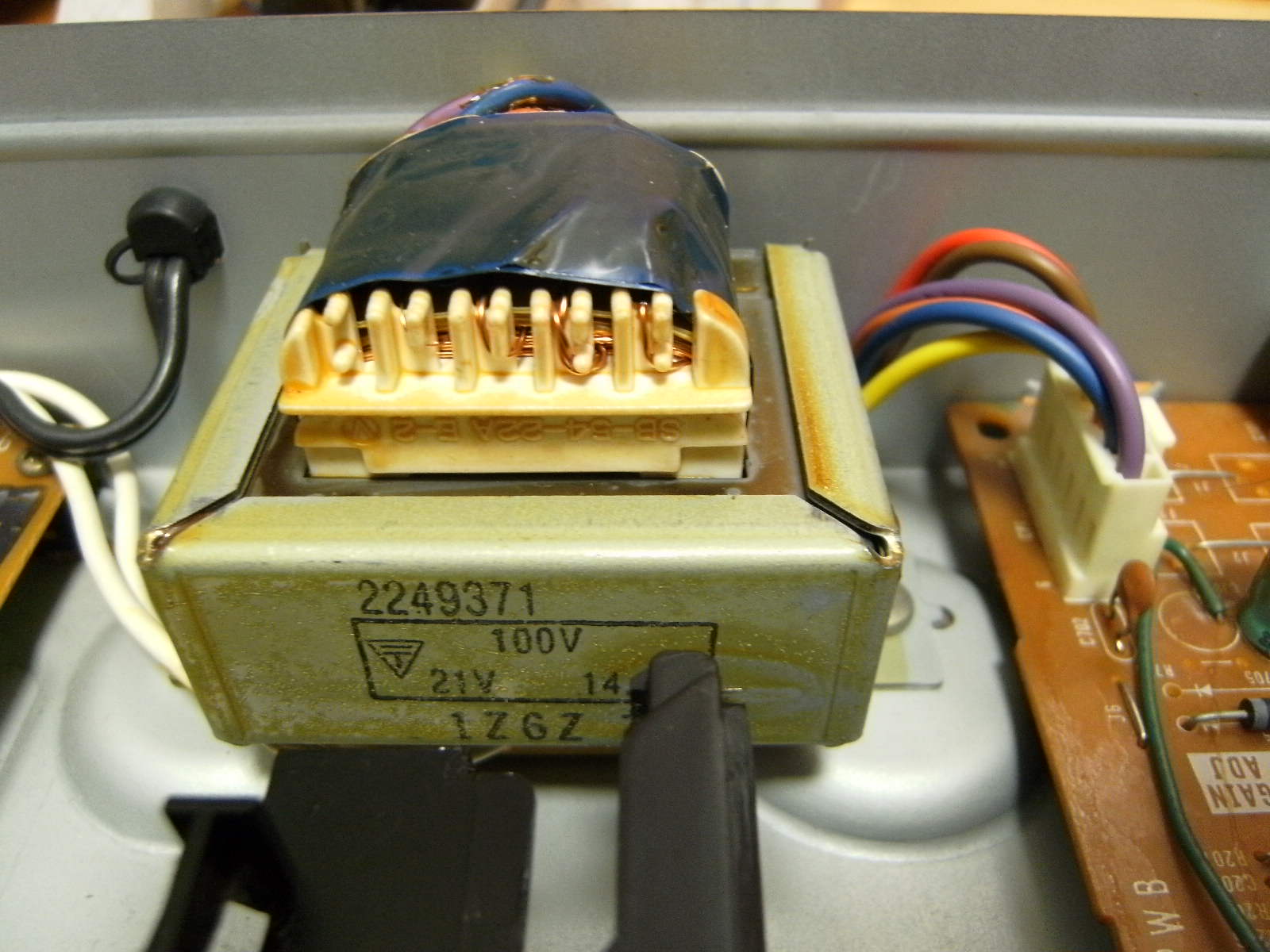

　電源トランスの容量は14.8VAです。DAD-005 の電源のように、2 次巻線側が細くないのは

見た目に良いです。<br><br>


<img src="./cdp/da401c/032_da401_power.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

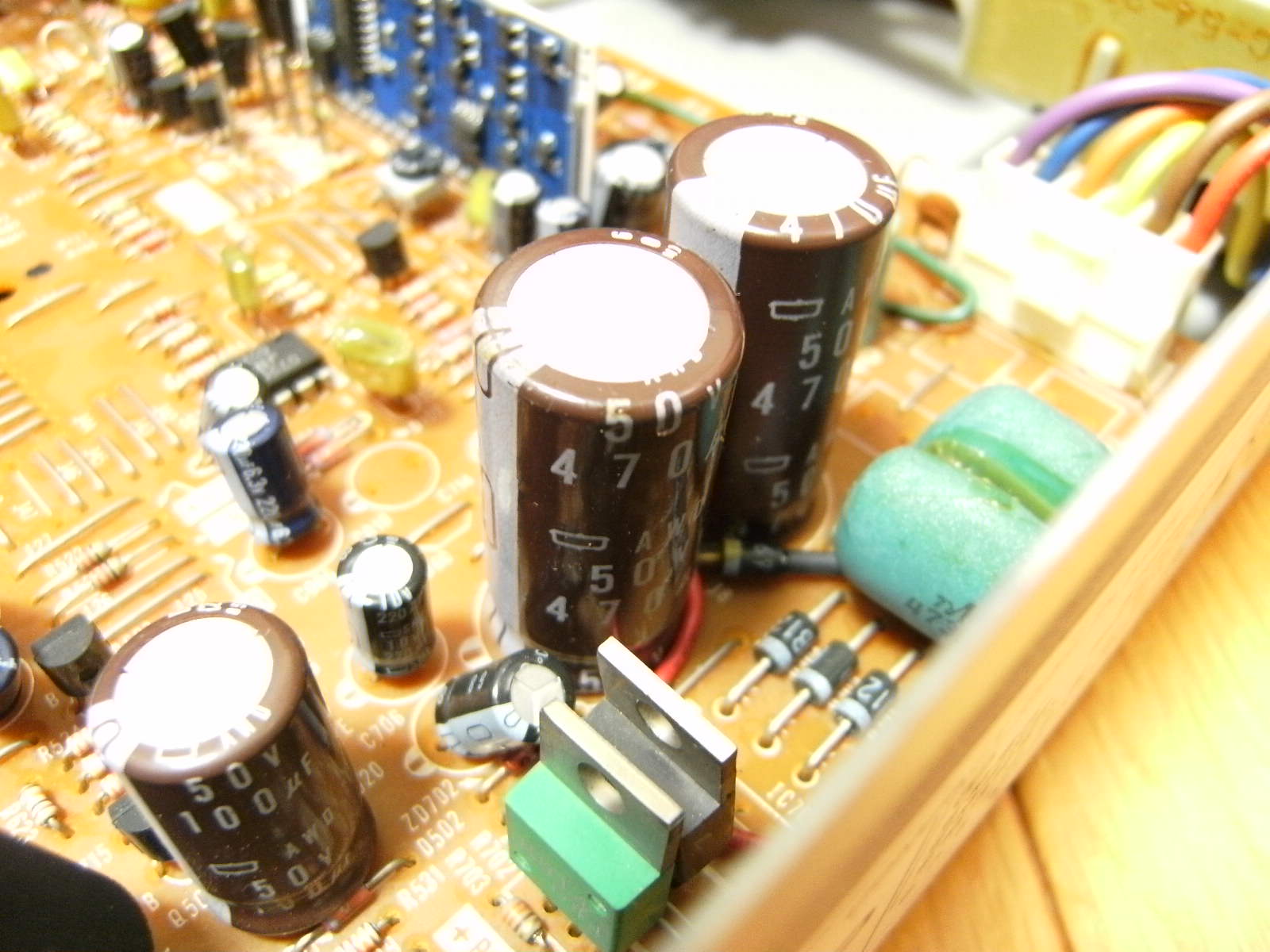

　トランス直後電源部です。防振構造 AWD コンデンサーが使われています。耐圧 50V で容量 470μF というのは、

他のプレーヤーでは見られない選択です。<br><br>


<img src="./cdp/da401c/034_da401_servo.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>


　サーボ回路です。これまでのメカに比べて幅が細いフレキシブルケーブルが使われているので、

取り扱いには注意が必要です。<br><br>


<img src="./cdp/da401c/036_da401_cont.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>


　制御 IC は NEC 製です。<br><br>


<img src="./cdp/da401c/038_da401_wless.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>


　制御 IC の隣に独立基板がありますが、これはリモートコントロール用の基板です。<br><br>


<img src="./cdp/da401c/040_da401_dac.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

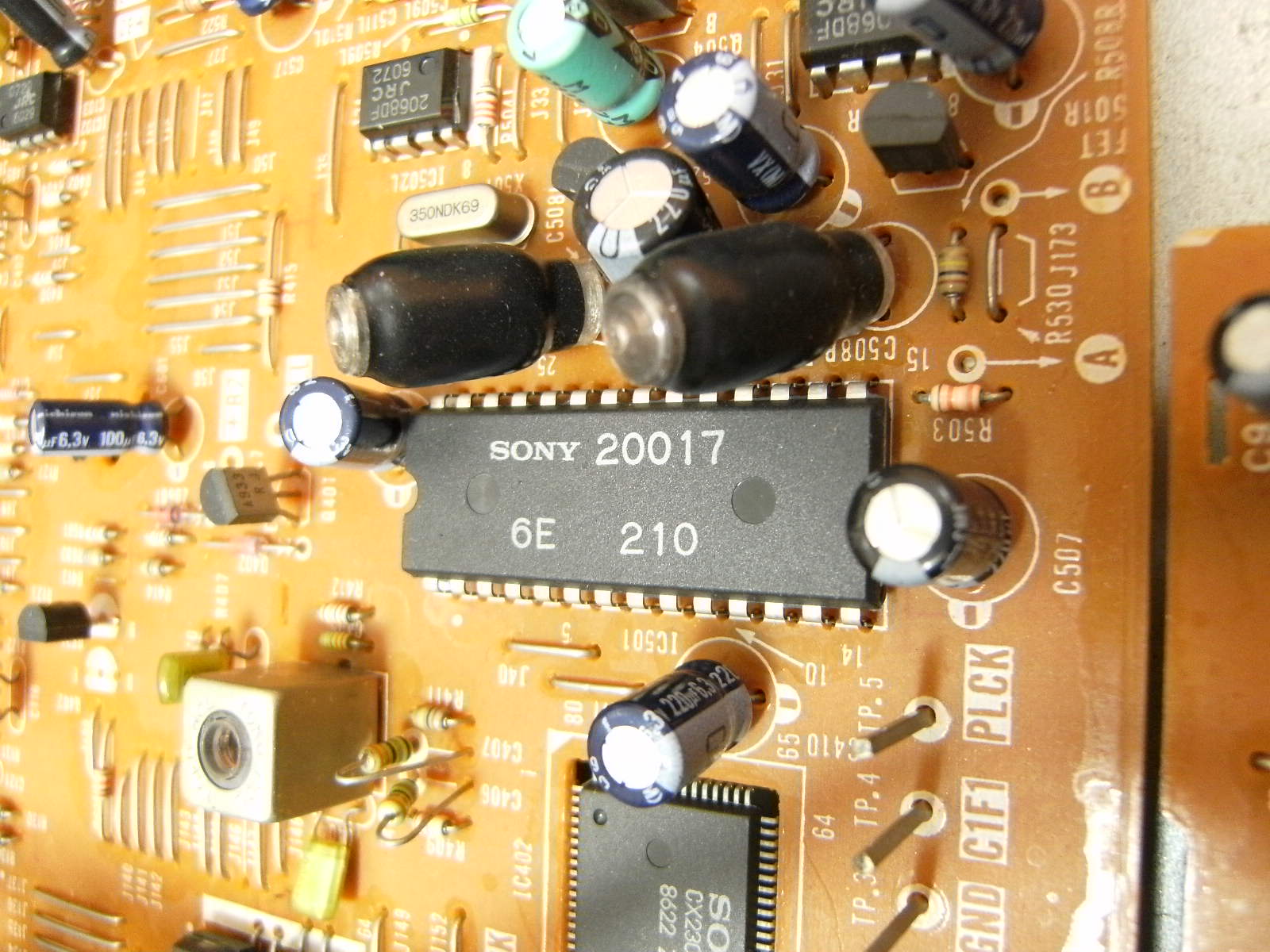

　DA コンバーターは SONY の積分型である CX20017 です。Lo-D の他のプレーヤーにも

搭載されているコンバーターですが、販売時期的には旧式のコンバーターだったようです。<br><br>


<img src="./cdp/da401c/042_da401_analog.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

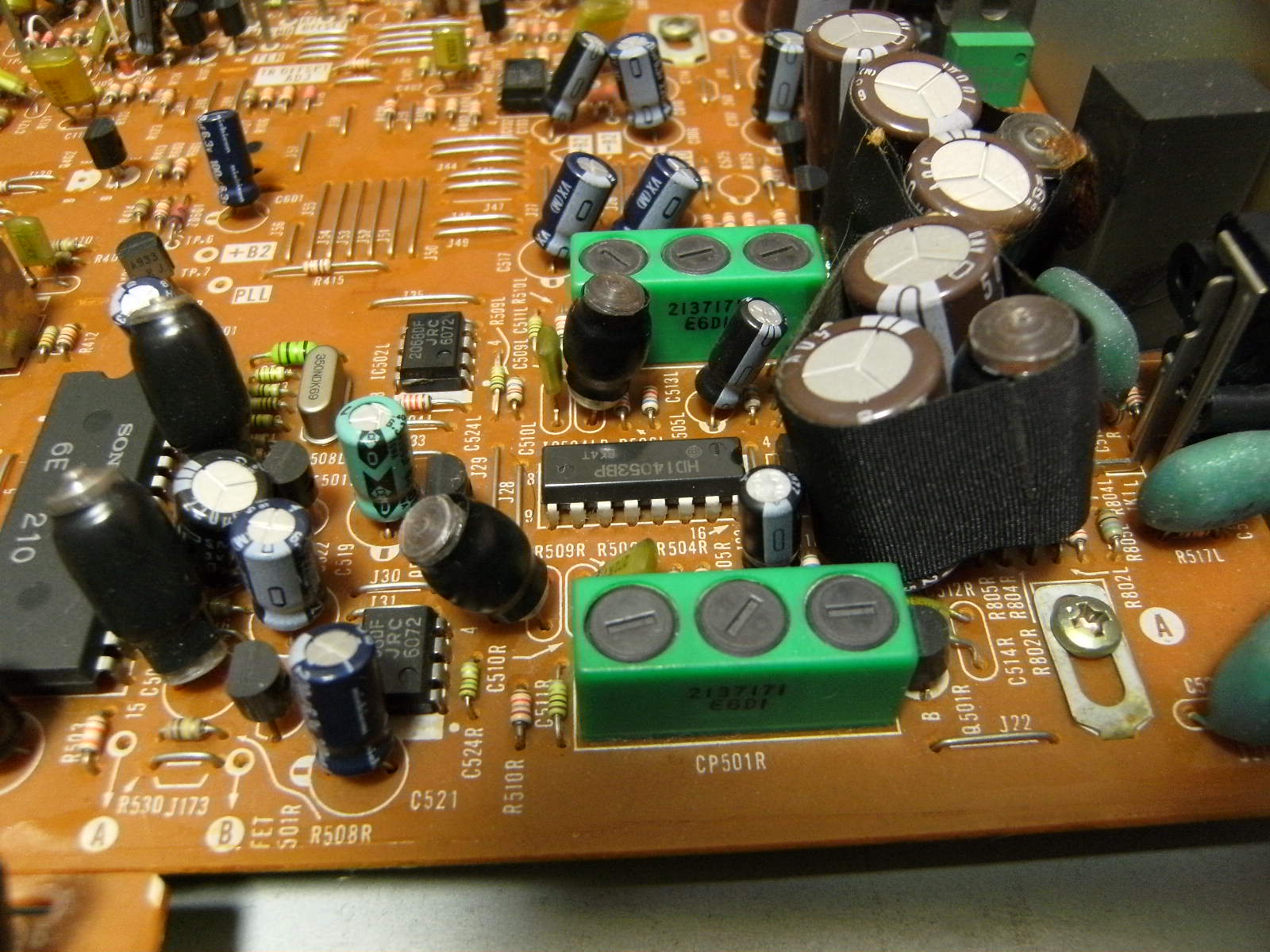

　DA コンバーター後のアナログオーディオ回路部です。カタログに謳われているように、

AWD コンデンサやブチル銅箔スチロールコンデンサーが使われています。

アナログ回路は左右対称のセパレート回路構成です。<br><br>


<img src="./cdp/da401c/050_da401_mecha.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>

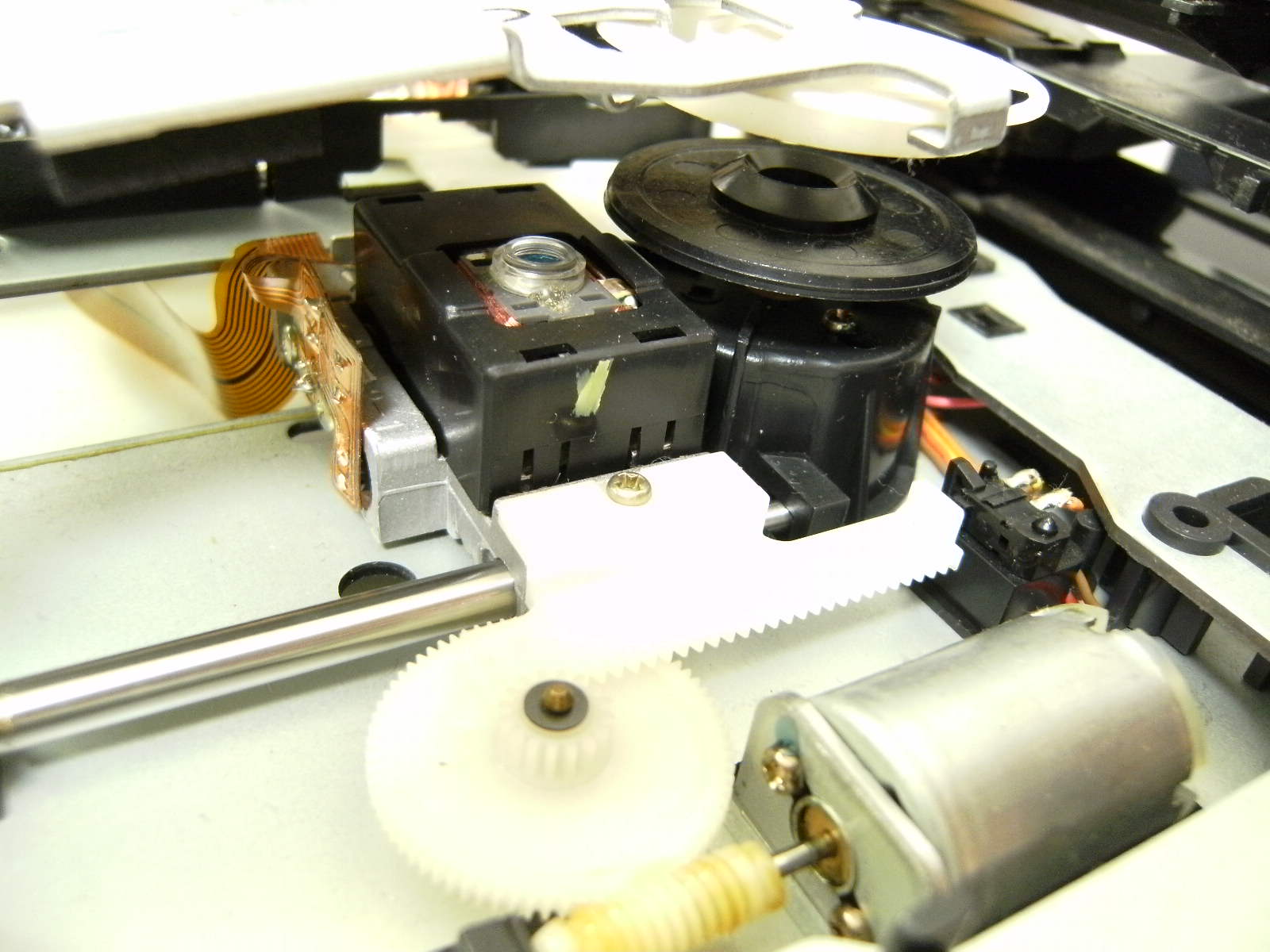

　ピックアップとメカです。CD の台座がプラスチックになってしまいました。

ピックアップとモーター周りは2枚のシャーシで構成されています。<br><br>


<img src="./cdp/da401c/052_da401_vc1.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>


　メカシャーシは4本の足で支えられていますが、ゴムとバネを組み合わせた

フローティング構造となっており、下部からの振動が伝わらないように

考えられています。

<br><br>


<img src="./cdp/da401c/054_da401_belt.jpg" hspace="70" width="800" height="600" alt="DA-401"><br><br>


　トレイとモーターをつなぐベルトですが、φ18×1.2mmかφ20×1.6mm 辺りのベルトが使えます。

しかし、トレイを分解しないでベルトを交換するには、隙間からベルトを通すためにφ18×1.2mmの

細い方のベルトをお勧めします。わたしは、このベルトの正しい交換方法が分からないので、

インチキ方法で交換しています。<br><br>


　DA-401 はメカの反応も素早く、非常に安定感のある動きをします。

音質はとげとげしさが無く、とても滑らかに感じます。逆にいうと、

B級オーディオファンの記事の通り、分解能が悪く帯域も狭いという

ことになるのかもしれませんが、わたしとしてはそういったところは

気にならず、素直に綺麗な優しい音と感じます。柔らかい声の

女性ボーカルなどに雰囲気が合うのではないかなと思います。積分型 DAC が

程よくマッチしているのかなと思います。派手さを求めずのんびり聴きたいのであれば、

管理人お勧めの CD プレーヤーです。<br><br>


　以下に DA-401 の仕様を記載します。


<table border align="center">


<caption><font face="Century"><font color="black"><basefont size="6"><u>特性</u></font></caption><br><br>


<tr><font color="black">


 <th>項目</th>

 <th>DA-401</th>

</font>


</tr>


<font color="black">


<tr><td>周波数特性</td><td>5～20,000Hz +0.5dB,-1.0dB</td></tr>

<tr><td>ダイナミックレンジ</td><td>95dB(EIAJ)</td></tr>

<tr><td>SN比</td><td>95dB(EIAJ)</td></tr>

<tr><td>高調波ひずみ率</td><td>0.003%(1kHz,10次まで)</td></tr>

<tr><td>セパレーション</td><td>92dB(1kHz)</td></tr>

<tr><td>ワウ・フラッター</td><td>測定限界以下</td></tr>

<tr><td>ピックアップ方式</td><td>対物レンズ駆動方式光ピックアップ</td></tr>

<tr><td>対物レンズ駆動方式</td><td>2次元平行移動</td></tr>

<tr><td>光源</td><td>半導体レーザー</td></tr>

<tr><td>波長</td><td>780nm</td></tr>

<tr><td>出力電圧</td><td>2.0V</td></tr>

<tr><td>電源電圧</td><td>100V 50/60Hz</td></tr>

<tr><td>消費電力</td><td>9W</td></tr>

<tr><td>外形寸法</td><td>幅435×高さ85×奥行264mm</td></tr>

<tr><td>重量</td><td>3.8kg</td></tr>

</font>

</table><br><br>
